Badbeleuchtung: Schutzarten und Bereiche in Belgien und den Niederlanden

Welche Schutzart braucht eine Badleuchte?

Das hängt davon ab, wo die Leuchte hängt. Nah an Badewanne oder Dusche, wo Wasser spritzen kann, muss eine Leuchte mindestens gegen Spritzwasser geschützt sein: IPX4. Je näher am Wasser, desto strenger die Regeln, bis in die Wanne selbst, wo nur spezielle Betriebsmittel mit Kleinspannung erlaubt sind. Weiter vom Wasser entfernt gelten die gewöhnlichen Regeln, auch wenn eine Leuchte mit IP44 in einem Bad voller Dampf auch dort die vernünftige Wahl ist. Eine Übersicht der Leuchten für diesen Raum finden Sie unter Badbeleuchtung; achten Sie bei jeder Leuchte auf die Schutzart.

Der IP-Code besteht aus zwei Ziffern. Die erste sagt, wie gut eine Leuchte gegen Fremdkörper und Staub geschützt ist, die zweite, wie gut gegen Wasser. Ein X bedeutet, dass diese Ziffer nicht angegeben ist. licht.de, die Informationsplattform der deutschen Lichtindustrie, nennt als Beispiele: IP20 hält Fremdkörper größer als 12 mm ab, aber keine Feuchtigkeit, IP44 hält Fremdkörper größer als 1 mm ab und ist spritzwassergeschützt, IP65 ist staubdicht und gegen Strahlwasser geschützt.

Wie funktionieren die Volumen in Belgien nach der AREI?

Die AREI, die belgische Allgemeine Regelung für elektrische Anlagen (Algemeen Reglement op de Elektrische Installaties), hat ihr Kapitel über Badezimmer grundlegend überarbeitet. Der Königliche Erlass vom 3. Oktober 2024 erschien am 28. Oktober 2024 im Belgischen Staatsblatt und gilt seit dem 1. März 2025. Kapitel 7.1 wurde damit an die internationale Norm IEC 60364-7-701 angeglichen. Für Arbeiten, die vor dem 1. März 2025 begonnen wurden, gibt es Übergangsbestimmungen.

Die wichtigsten Änderungen für alle, die Leuchten auswählen:

• Volumen 3 gibt es nicht mehr.
• Volumen 1bis, der Raum unter der Badewanne oder der Duschwanne, gehört jetzt zu Volumen 1.
• Rund um eine Dusche gibt es nur noch zwei Volumen: 0 und 1. Das frühere Volumen 2 einer Dusche ist in Volumen 1 aufgegangen.
• Rund um eine Badewanne gibt es drei Volumen: 0, 1 und 2.
• Die Volumen werden ab dem höchsten und dem niedrigsten begehbaren Niveau bestimmt, und Türen und Fenster in festen Wänden gelten dabei als offen, außer den Türen der Dusche selbst.

Was sind Volumen 0, 1 und 2?

Volumen 0 ist das Innere der Badewanne oder der Duschwanne. Volumen 1 ist der Raum darüber, bis 2,25 m über dem begehbaren Niveau. Volta, das belgische Kompetenzzentrum für Elektrotechnik, nennt das Beispiel eines Einbaustrahlers über einer Dusche, der tiefer als 2,25 m hängt: Er sitzt in Volumen 1. Volumen 2 liegt rund um eine Badewanne außerhalb von Volumen 1; in der vorigen Fassung der AREI und in der internationalen Norm ist das ein Streifen von 60 cm. Die genauen Grenzen hängen von Wänden, der Lage des Duschkopfs und der Art der Decke ab, und der neue Erlass enthält dafür zahlreiche Abbildungen. Lassen Sie Ihren Elektroinstallateur sie für Ihr Badezimmer bestimmen.

Welche Leuchten dürfen in Volumen 1?

Volta fasst die Regeln von Unterabschnitt 7.1.5.2 zusammen. In Volumen 1 sind erlaubt:

• fest installierte Betriebsmittel mit Sicherheitskleinspannung (SELV), deren Stromversorgung außerhalb von Volumen 0 und 1 liegt. In Volumen 1 sind das höchstens 12 V Wechselspannung, 18 V Gleichspannung mit Welligkeit oder 30 V welligkeitsfreie Gleichspannung;
• eine fest installierte Leuchte mit 230 V, wenn sie drei Bedingungen erfüllt: Sie widersteht mindestens dem äußeren Einfluss AD4 (IPX4), der Hersteller gibt in der Gebrauchs- oder Montageanleitung an, dass sie für Volumen 1 geeignet ist, und sie ist fest angeschlossen, nicht mit einem Stecker.

Ein 230-V-Spot ist in Volumen 1 also nicht mehr automatisch ausgeschlossen, aber IP44 auf der Verpackung allein reicht nicht. Steht die Eignung für Volumen 1 nicht in der Dokumentation, können Sie den Hersteller um eine schriftliche Bestätigung bitten. Im Zweifel nennt Volta einen Spot mit Sicherheitskleinspannung oder einen Platz außerhalb von Volumen 0 und 1 die sicherste Wahl. Auch eine feste, nicht perforierte abgehängte Decke, die Sie nicht ohne Werkzeug abnehmen können, kann Volumen 1 begrenzen.

Daneben bleiben die allgemeinen Schutzmaßnahmen: Alle Stromkreise, die den Raum versorgen, werden durch einen Fehlerstromschutzschalter von höchstens 30 mA geschützt, der außerhalb des Badezimmers sitzt, und im Raum gehört ein zusätzlicher Schutzpotentialausgleich dazu.

Wie funktionieren die Zonen in den Niederlanden nach der NEN 1010?

In den Niederlanden stehen die Regeln in der NEN 1010, der Norm für elektrische Niederspannungsanlagen, in Abschnitt 701 über Räume mit Badewanne oder Dusche. Die NEN 1010 ist die niederländische Umsetzung der europäischen Reihe HD 60364, derselben Grundlage wie in Belgien und Deutschland. Die aktuelle Fassung, NEN 1010:2020+C1:2024, können Sie mit einem kostenlosen Konto über NEN Connect einsehen.

Die Niederlande arbeiten mit den Zonen 0, 1 und 2. licht.de beschreibt die europäischen Grundregeln für diese Zonen anhand der deutschen Umsetzung (DIN VDE 0100-701):

• Zone 0 ist das Innere der Badewanne oder Duschwanne. Dort sind nur Betriebsmittel mit Schutzkleinspannung bis 12 V Wechsel- oder 30 V Gleichspannung erlaubt, geschützt gegen Untertauchen (IPX7).
• Zone 1 ist der Raum über Badewanne oder Duschwanne, bis 2,25 m über dem Boden. Bei einer Dusche ohne Wanne ist es ein Kreis mit einem Radius von 120 cm um den Duschkopf. Minimum IPX4.
• Zone 2 ist ein Streifen von 60 cm neben Zone 1. Minimum IPX4, oder IPX5 bei Massagedüsen.

Prüfen Sie die genaue Einteilung für Ihre Situation in der NEN 1010 oder bei Ihrem Elektroinstallateur; besondere Anordnungen, etwa eine Dusche neben einer Badewanne oder eine freistehende Badewanne, haben ihre eigene Regelung. Auch die Anforderungen an Fehlerstromschutz und Potentialausgleich der Badezimmerstromkreise stehen in Abschnitt 701.

Welche Leuchten passen in welche Zone?

Mit den Regeln vor Augen wird die Wahl einfacher.

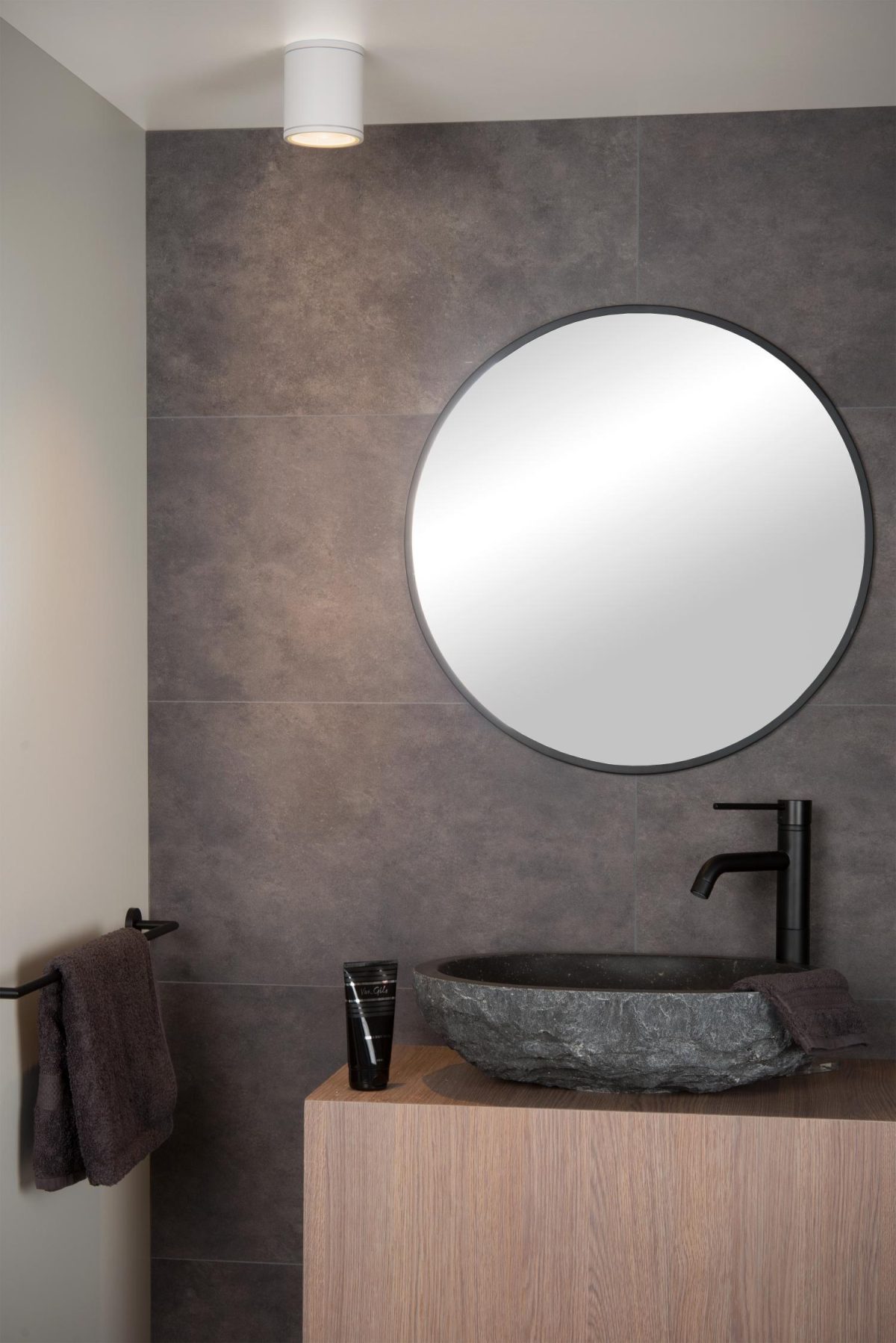

• In der Dusche oder über der Badewanne (Volumen oder Zone 1): eine Deckenleuchte oder ein Einbaustrahler mit mindestens IPX4. In Belgien prüfen Sie zusätzlich, ob der Hersteller die Leuchte für Volumen 1 als geeignet erklärt und ob sie fest angeschlossen wird. Ein Spot mit 12 V und dem Transformator außerhalb der Zonen ist ein sicherer Ausweg. Wie Sie die Zahl der Spots und ihren Abstand zueinander bestimmen, steht in Spots planen.
• Neben der Badewanne (Volumen oder Zone 2): mindestens IPX4.
• Am Waschtisch und anderswo im Badezimmer: Die Zonen betreffen Badewanne und Dusche, nicht den Waschtisch. In einem kleinen Badezimmer liegt der Waschtisch aber oft nur ein paar Dezimeter von der Dusche entfernt, und dann fällt die Spiegelleuchte doch in ein Volumen oder eine Zone. Messen Sie es nach.

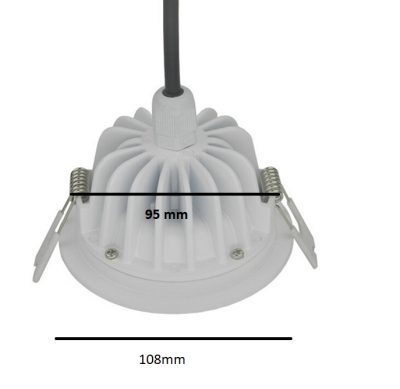

Achten Sie bei Einbaustrahlern darauf, für welchen Teil die Schutzart gilt. Bei manchen Spots gilt sie nur für die sichtbare Vorderseite unter der Decke; die Dokumentation des Herstellers sagt Ihnen, was gilt und wo der Spot eingebaut werden darf. LED-Streifen in einer Nische sollten eine hohe Schutzart haben (IP65 oder IP67), mit dem Netzteil außerhalb der Zonen an einem trockenen, zugänglichen Ort.

Wie beleuchten Sie den Spiegel?

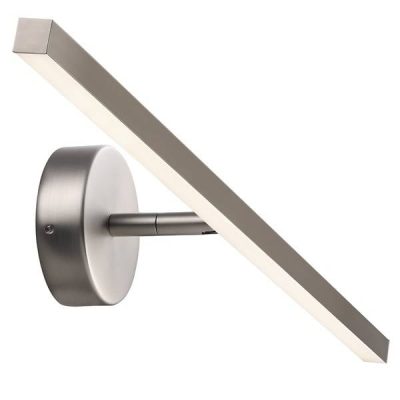

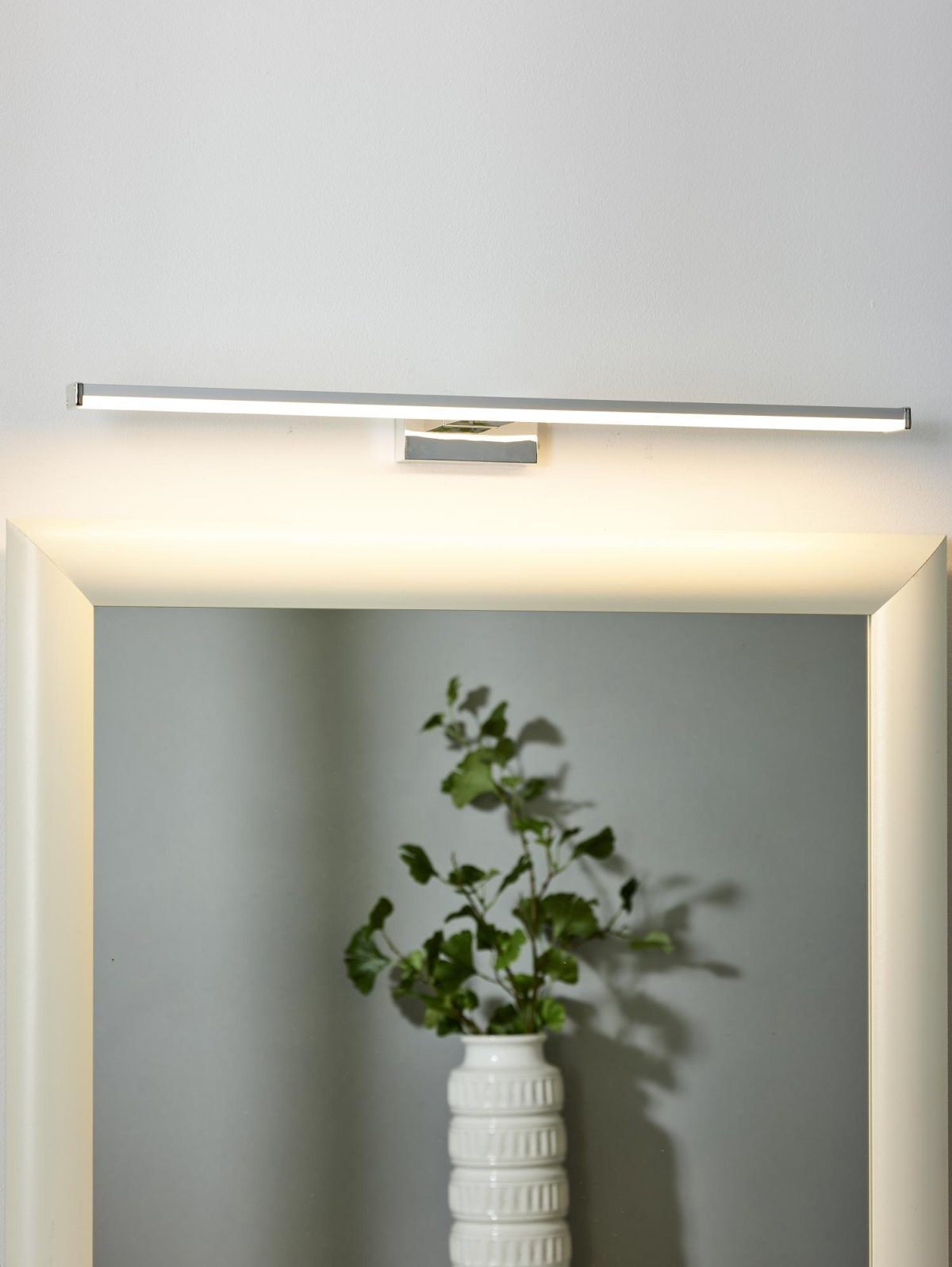

Zum Rasieren, Schminken und Einsetzen von Kontaktlinsen möchten Sie Ihr Gesicht ohne Schatten sehen. licht.de gibt eine klare Regel: zwei gleiche Leuchten rechts und links neben dem Spiegel, bei großen Spiegeln eventuell ergänzt durch eine Leuchte darüber. Eine Abdeckung aus Opalglas streut das Licht weich. Vermeiden Sie Spots und gerichtetes Licht am Spiegel; sie blenden im Spiegel und erzeugen harte Schatten unter Augen, Nase und Kinn.

Für die Farbwiedergabe verlangt licht.de mindestens Ra 80, besser Ra 90 oder mehr. Eine Spiegelleuchte, die Hauttöne schlecht wiedergibt, macht Make-up zum Glücksspiel. Für das allgemeine Licht im Badezimmer nennt licht.de mindestens 300 Lux; dunkle Fliesen schlucken Licht und verlangen mehr oder stärkere Leuchten.

Welche Lichtfarbe im Badezimmer?

licht.de schlägt vor, die Lichtfarbe dem Moment anzupassen: morgens kühleres und helleres Licht zum Wachwerden, abends Warmweiß (bis 3300 K) und gedimmt. Eine Leuchte mit einstellbarer Farbtemperatur oder zwei Gruppen, eine kühlere Spiegelbeleuchtung und eine warme Stimmungsbeleuchtung, machen das möglich. Mehr über Kelvin finden Sie in Lichtfarbe wählen.

Was machen Dampf und Kondenswasser mit einer Badleuchte?

Der IP-Code beschreibt Spritzer, Strahlen und Untertauchen. Täglicher Dampf und Kondenswasser sind eine andere Belastung: Warme, feuchte Luft dringt überall ein und kondensiert, wenn die Leuchte abkühlt. Wählen Sie im Badezimmer deshalb geschlossene Leuchten mit Dichtung, auch außerhalb der Zonen, und vermeiden Sie offene Schirme mit nacktem Leuchtmittel. Eine gute Lüftung, die nach dem Duschen weiterläuft, hält die Leuchten länger schön, und den Spiegel klar.

Was dürfen Sie selbst, und was überlassen Sie einem Elektroinstallateur?

Eine Leuchte mit Stecker außerhalb der Zonen auszutauschen, das kann jeder. Sobald es um einen festen Anschluss in einem Volumen oder einer Zone geht, um einen neuen Stromkreis, einen Transformator für Spots mit Kleinspannung oder um die Bestimmung der Volumen, ziehen Sie einen zugelassenen Elektroinstallateur hinzu. In Belgien gelten die Regeln der AREI, und die Volumen, die der Installateur festlegt, bestimmen, was wo erlaubt ist.

Welche Fehler sieht man im Badezimmer am häufigsten?

1. IP44 als Freibrief für die Dusche lesen. In Belgien verlangt Volumen 1 mehr als nur IP44.
2. Die alten Volumen verwenden nach dem 1. März 2025, mit einem Volumen 2 neben der Dusche, das es nicht mehr gibt.
3. Ein einzelner Spot über dem Spiegel, mit Schatten unter Augen und Kinn.
4. Zu wenig Licht bei dunklen Fliesen.
5. Ein Transformator oder Treiber in einer Zone statt an einem trockenen, zugänglichen Ort außerhalb.
6. Eine gewöhnliche Wohnzimmerleuchte mit offenem Schirm in einem Badezimmer ohne Lüftung.
