Schienensysteme erklärt: 1-Phasen, 3-Phasen oder 48 Volt, und was worauf passt

Wie funktioniert ein Schienensystem?

Ein Schienensystem ist ein Aluminiumprofil mit Leitern darin, auf das Sie Leuchten klicken, wo Sie sie haben möchten. Sie verschieben einen Strahler, ohne zu bohren oder neue Leitungen zu ziehen. Das macht Schienen beliebt über einer Kücheninsel, entlang einer Wand mit Schränken oder Kunst und in Räumen, deren Einrichtung sich noch ändert.

Jedes System besteht aus denselben Teilen:

• Die Schiene, in festen Längen von 1 bis 3 m, an die Decke geschraubt, an Seilen abgehängt oder in eine abgehängte Decke eingebaut.
• Die Einspeisung, das Teil, an dem das Kabel aus der Decke an die Schiene angeschlossen wird. Bei 230-V-Schienen ist das ein kleines Anschlussstück, bei 48-V-Schienen ein Treiber.
• Verbinder: gerade, rechtwinklig (L), T-förmig, kreuzförmig (X) oder flexibel, um Schienen miteinander zu verbinden und Ecken zu bilden.
• Endkappen, die die offenen Enden verschließen.

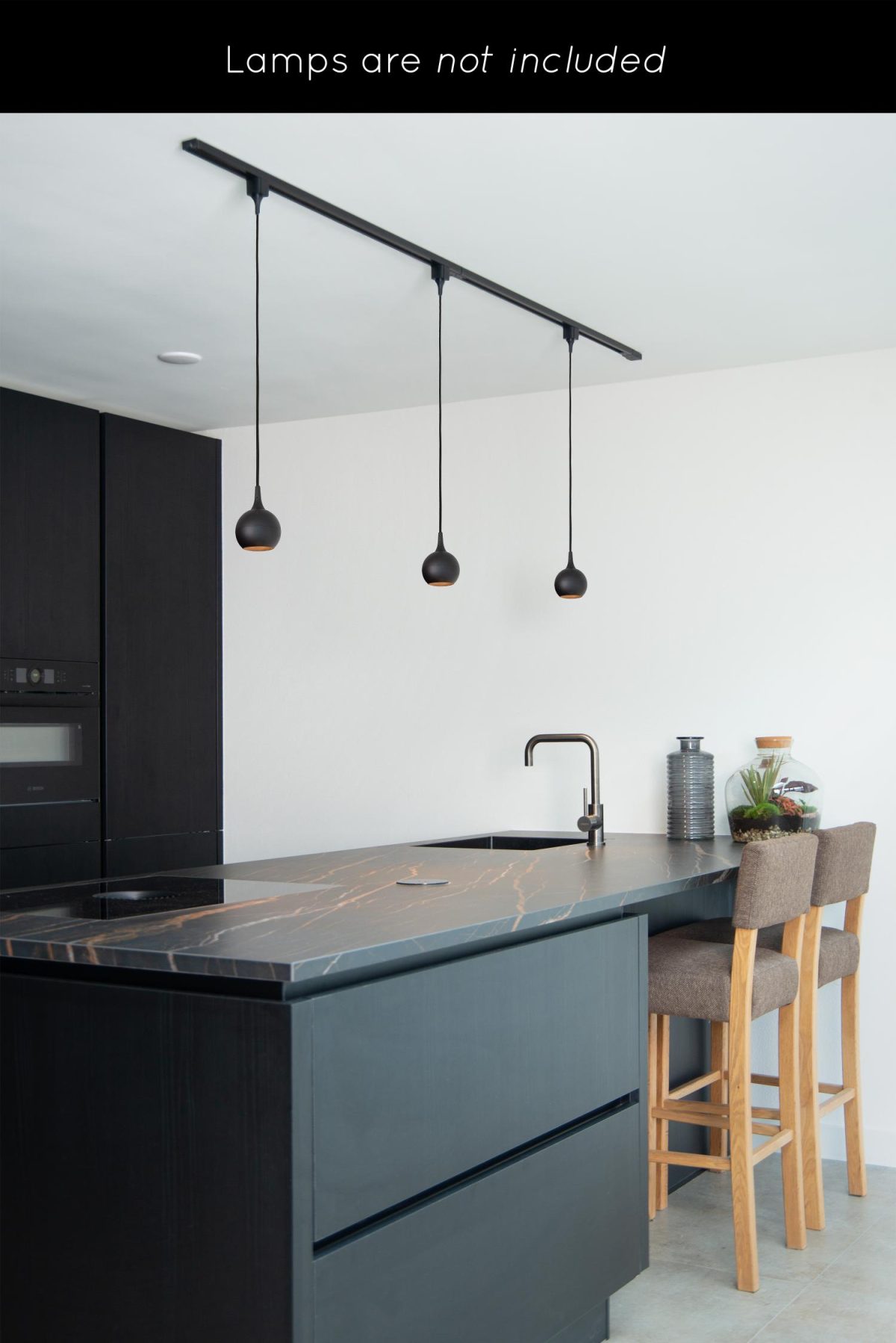

• Adapter an den Leuchten selbst. Der Adapter klickt in die Schiene und stellt den Kontakt mit den Leitern her. Es gibt auch separate Adapter, an die Sie eine Pendelleuchte oder eine andere Leuchte hängen.

1-Phasen, 3-Phasen oder 48 V: Was ist der Unterschied?

Reicht eine 1-Phasen-Schiene für eine Wohnung?

Meistens ja. Auf einer 1-Phasen-Schiene leuchten alle Leuchten gemeinsam: ein Schalter, oder ein Dimmer, wenn die Leuchten dimmbar sind. Für eine Reihe Strahler über einer Kücheninsel oder entlang einer Wand mit Schränken ist das genau das, was Sie wollen. Die Schiene ist schmal, und die Auswahl an Strahlern, mit GU10-, G9- oder E27-Fassung oder mit integrierter LED, ist groß.

Die Grenzen eines solchen Systems liegen weit entfernt. Lucide gibt für sein TRACK-System an, dass eine Schiene bis zu 400 m lang sein kann, mit höchstens fünf Leuchten pro Meter und zusammen höchstens 3.500 W. In einer Wohnung kommen Sie nicht einmal in die Nähe. Die praktische Grenze ist die Anzahl Strahler, die Sie sehen möchten.

Wann wählen Sie eine 3-Phasen-Schiene?

Wenn Sie auf einer Schiene mehr als eine Gruppe von Leuchten getrennt schalten möchten. Eine 3-Phasen-Schiene hat drei Stromkreise. An jedem Adapter wählen Sie mit einem Schieber oder Drehknopf, an welchem Stromkreis die Leuchte hängt. So können die Strahler auf die Wand, die Strahler über dem Tisch und eine Pendelleuchte auf derselben Schiene trotzdem jeweils einen eigenen Schalter oder Dimmer haben.

Der Name ist irreführend: Sie brauchen zu Hause keinen Drehstromanschluss. Die drei Stromkreise können von derselben Phase gespeist werden, jeder über einen eigenen Schalter oder Dimmer. Es müssen allerdings genug Adern zur Decke laufen. Lassen Sie das von einem Elektriker prüfen, bevor Sie sich entscheiden. In Wohnungen sieht man sie vor allem in großen offenen Räumen; in Geschäften sind sie üblich.

Was ist eine 48-V-Schiene, und wann wählen Sie sie?

Bei einer 48-V-Schiene wandelt ein Treiber die Netzspannung in 48 V Gleichspannung um. Auf der Schiene selbst liegen also keine 230 V an. Die Leuchten sind oft klein und haften mit einem Magneten; Sie klicken sie hinein oder setzen sie auf und schieben sie an ihren Platz.

Lucide beschreibt sein LINIAL-System so: Ein Treiber mit 200 W speist die ganze Schiene mit 48 V und steuert in Kombination mit einem Gateway jede Leuchte einzeln über Zigbee an. Es funktioniert mit Plattformen wie Tuya Smart und Hue, lässt jede Leuchte einzeln schalten und dimmen und speichert Lichtszenen. Den Treiber gibt es als Einbauversion, die in der Decke verschwindet, und als Aufbauversion. Gedimmt wird über die App: Laut Lucide funktioniert der Treiber nicht mit einem gewöhnlichen Wanddimmer.

Spectrum hat eine 48-V-Schiene mit einem Treiber, der in die Schiene selbst klickt, und magnetische LED-Module von 30, 60 und 90 cm, die laut Produktdaten 980, 1.800 und 2.300 Lumen abgeben.

Die Begrenzung liegt im Treiber. Alles auf der Schiene zusammen darf seine Leistung nicht überschreiten.

Passen Strahler der einen Marke auf die Schiene der anderen?

Gehen Sie davon aus, dass nicht. Ein Adapter ist für die Form eines bestimmten Schienenprofils und für die Lage der Leiter darin gemacht. Lucide nennt seine TRACK-Teile kompatibel mit der ganzen TRACK-Serie; über Schienen anderer Marken sagt es nichts, und dann gehen Sie auch nicht davon aus. Bei 48-V-Schienen sind die Systeme vollständig geschlossen: Treiber, Schiene und Leuchten kommen von einem Hersteller.

Wie genau das passen muss, sehen Sie an ein und demselben Strahler in zwei Ausführungen. Fantasia verkauft seinen Oryx-Schienenstrahler in einer Version für seine 1-Phasen-Schiene und in einer Version für das Micro-Line-System. Die Leuchte ist dieselbe, der Adapter nicht.

Bei 3-Phasen-Schienen verwenden mehr Hersteller dieselben Profile, und ein Adapter gibt dann an, auf welches System er passt. Steht Ihr Schienensystem dort nicht namentlich, passt er nicht. Es gibt auch separate Adapter, um eine Leuchte einer anderen Marke an Ihre Schiene zu hängen; die müssen dann aber zu Ihrer Schiene gehören.

Wie planen Sie eine Schiene?

Wo kommt die Schiene hin?

Eine Schiene gehört zu dem, was sie beleuchten soll: parallel zur Wand mit Schränken oder Kunst, über die Kücheninsel oder über den Tisch. Eine Schiene in der Mitte eines Raums beleuchtet vor allem den Boden.

Wie weit von der Wand?

Für Licht auf eine Wand oder ein Gemälde funktioniert ein Winkel von etwa 30 Grad zur Wand. Den Abstand berechnen Sie aus dem Höhenunterschied zwischen der Decke und der Mitte dessen, was Sie beleuchten.

Wie viele Strahler?

Das hängt vom Abstrahlwinkel ab und davon, was Sie beleuchten. Als Richtwert: ein Strahler pro 60 bis 100 cm Schiene für eine Wand oder eine Reihe Schränke, und ein Strahler pro Objekt bei Kunst. Berechnen Sie es mit dem Strahler-Rechner, und lesen Sie Strahler planen für Abstrahlwinkel und Abstände.

Wo kommt der Strom auf die Schiene?

Meist an der Stelle des vorhandenen Lichtauslasses. Von dort läuft die Schiene in eine Richtung, oder in zwei Richtungen mit einer Einspeisung in der Mitte. Achten Sie bei der Bestellung auf die Richtung: Einspeisungen und rechtwinklige Verbinder gibt es in einer linken und einer rechten Ausführung, weil die Leiter im Profil nicht symmetrisch liegen. Bestellen Sie die falsche Richtung, passt das Teil nicht an der Seite, an der die Schiene hinsoll.

An der Decke, an Seilen oder eingebaut?

Eine Schiene an der Decke ist am einfachsten. Bei einer hohen Decke hängen Sie sie an Seilen ab, damit das Licht näher an den Tisch oder die Arbeitsplatte kommt. Eine Einbauschiene setzen Sie in eine abgehängte Decke aus Gipskarton; planen Sie sie, bevor die Decke geschlossen wird.

Schienenstrahler mit Fassung oder mit integrierter LED?

Ein Schienenstrahler mit GU10-Fassung lässt Sie das Leuchtmittel selbst wählen: Lichtfarbe, Abstrahlwinkel, Farbwiedergabe, und später ein besseres Leuchtmittel. Das ist flexibel, aber der Strahler ist etwas größer, denn das Leuchtmittel muss hineinpassen. Ein Schienenstrahler mit integrierter LED ist kompakter, hat oft eine bessere Optik und gibt mehr Licht für seine Größe. Lichtfarbe und Abstrahlwinkel liegen dann allerdings fest.

Für Kunst und Schränke, wo Sie mit dem Lichtkegel spielen möchten, ist ein Strahler mit Fassung praktisch. Für eine klare Linie über einer Insel, wo alle Strahler dasselbe tun, ist integrierte LED oft schöner.

Wie dimmen Sie ein Schienensystem?

Auf einer 1-Phasen-Schiene dimmen Sie alle Leuchten gemeinsam mit einem LED-Dimmer in der Wand, vorausgesetzt, alle Leuchten sind dimmbar und vom selben Typ. Auf einer 3-Phasen-Schiene kann jeder Stromkreis einen eigenen Dimmer bekommen. Eine DALI-Schiene und eine 48-V-Schiene mit App dimmen pro Leuchte. Was beim Phasendimmen schiefgehen kann, steht unter LED-Lampen dimmen.

Wer installiert die Schiene?

Eine Schiene an die Decke schrauben und Strahler daraufklicken können Sie selbst. Der Anschluss an die Elektroinstallation ist Arbeit für einen Elektriker, vor allem bei einer 3-Phasen-Schiene mit mehreren geschalteten Adern oder bei einem 48-V-Treiber, der in die Decke kommt. Schalten Sie bei jedem Eingriff den Stromkreis im Sicherungskasten ab.

Welche Fehler machen Leute mit Schienen am häufigsten?

1. Teile verschiedener Systeme. Ein Strahler einer anderen Marke oder einer anderen Serie passt nicht, auch wenn das Profil gleich aussieht.
2. Die falsche Richtung. Linke und rechte Einspeisungen und Winkelstücke werden verwechselt bestellt.
3. Zu nah an der Wand. Das Licht fällt steil, mit harten Schatten und einem heißen Fleck.
4. Den Treiber vergessen. Bei einer 48-V-Schiene zählt die Leistung aller Leuchten zusammen, auch die der Pendelleuchten.
5. Die Endkappe vergessen. Ein offenes Ende sieht unschön aus und lässt Staub ins Profil.
